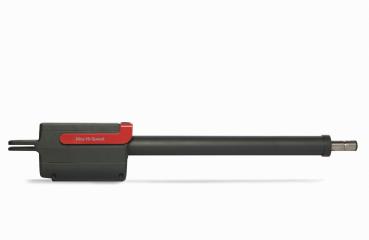

Nice Titan HS, TTN6024HS Zur schnellen Betätigung von Drehtoren mit einer Flügelbreite bis 6 m oder 450 Kg
Nicht selbsthemmend, 24 Vdc, schnell laufend, mit Magnetgeber, für Drehtore bis 6 m Flügelbreite oder 450 kg Flügelgewicht.
Elektromechanischer Getriebemotor für Oberflurmontage, 24 Vdc, mit Magnetgeber. Garantiert schnelle Betätigung: 90°-Öffnung in etwa 19* Sekunden
* Standardmontage ohne Beschleunigung und Endlagendämpfung.
Zuverlässig: Der Magnetgeber hält die vorgegebenen Werte und sorgt für eine präzise Hinderniserkennung.
Einfache Montage: praktischer Zugriff auf die elektrischen Anschlüsse von oben dank des entsprechenden Eingangs. Die Befestigungsbügel sind im Lieferumfang des Motors enthalten.
Vielseitig: Der Motor kann auch im unteren Teil des Torflügels in einem Abstand vom Boden von mindestens 110 mm installiert werden.
Praktisch und sicher: praktische Schlüsselentriegelung im oberen Teil des Motors, dank derer die Torflügel bei Stromausfall von Hand bewegt werden können.
Die Modelle TTN3724HS und TTN6024HS sind mit dem Steuergerät Moonclever MC824H kompatibel, die Modelle TTN3724RHS und TTN6024RHS mit dem Steuergerät MC824HR**.
** Nicht kompatibel mit dem SYKCE-Solarenergieversorgungssystem.
| Code |
TTN3724HS |
TTN6024HS |
TTN3724RHS |
TTN6024RHS |
| ELEKTRISCHE DATEN |
| Versorgungsspannung (Vdc) |
24 |
| Stromaufnahme (A) |
6 |
7 |
6 |
7 |
| Leistung (W) |
150 |
170 |
| LEISTUNGSDATEN |
| Geschwindigkeit (m/s) |
>> 0,032 << |
>> 0,027 << |
>> 0,032 << |
>> 0,027 << |
| Kraft (N) |
1900 |
| Betriebszyklus (Zyklen/Stunde) |
Dauerbetrieb |
| MASSANGABEN UND ALLGEMEINE DATEN |
| Schutzart (IP) |
54 |
| Betriebstemp. (°C min./max.) |
-20 ÷ +55 |
| Abmessungen (mm) |
910 x 105 x 170 h |
1080 x 105 x 170 h |
910 x 105 x 170 h |
1080 x 105 x 170 h |
| Gewicht (Kg) |
8 |
9 |
8 |
9 |
| L max./L min./Hub (mm) |
1370 / 860 / 510 |
1710 / 1030 / 680 |
1370 / 860 / 510 |
1710 / 1030 / 680 |
| B x H (mm) |
105 x 170 |
