Der erste verdeckt liegend montierte Nice-Motor für Schiebetore bis 400 kg und Torflügellängen bis 6 m.
Motor mit eingebauter Steuerung und Absolutwertgeber, kann in einem kleinen, mit entsprechenden Bohrungen versehenen Pfosten montiert werden.
Die äußerst geringen Abmessungen ermöglichen die Montage des Motors auch in sehr schmalen Pfosten (Mindestabmessungen innen 140 x 140 mm).

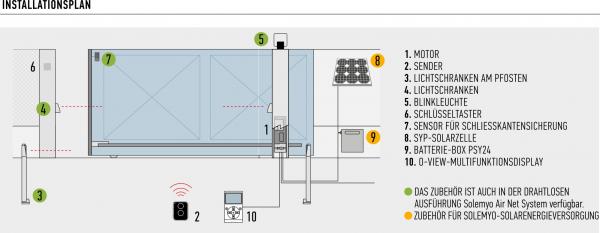

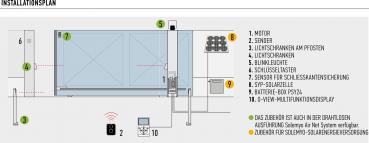

Einfach: Dank BlueBUS-System, mit dem Zweidrahtanschlüsse zwischen der Steuerung und bis zu 7 Lichtschranken, Steuer-, Sicherheits- und Anzeigegeräten möglich sind.
Master-Slave-Auswahl: synchronisiert automatisch auch 2 Motoren und gestattet so den Antrieb von zweiflügeligen Schiebetoren.
Intelligent: Dank Hinderniserkennung und automatischer Programmierung der Betriebszeiten.
Selbstdiagnose mit Anzeige über Blinkleuchte.
Sicher: Einstellbare Beschleunigung und Abbremsung am Anfang und Ende jedes Öffnungs-/Schließvorgangs.
Einfache und präzise Endlageneinstellung: integrierter Absolutwertgeber für Endlagen, schnelles Teach-in-Verfahren mit nur einer Betätigung bei entriegeltem Motor.
Praktisch: Steuerung und Pufferbatterien PS124 (optional), die über eine praktische Steckverbindung mit Führung angeschlossen werden können.
Flexibel: Die Entriegelung kann an beiden Seiten des Pfostens und/oder außen (mit den Zubehörteilen KIO und KA1) eingerichtet werden. Erleichterte Installation auch an bestehenden Pfosten.
Max. Häufigkeit der Betriebszyklen (bei
Nenndrehmoment)
35 Zyklen/Stunde (die Steuerung begrenzt die Anzahl der Zyklen auf das maximal
Vorgesehene – siehe die Tabellen „Tabelle 2“ und „Tabelle 3“)
Max. Zeit des Dauerbetriebs (bei
Nenndrehmoment)
10 Minuten
Einsatzgrenzen
Grundsätzlich ist NKSL400 imstande, Tore mit einem Gewicht bis 400 kg bzw. einer Länge
bis 7 m gemäß den Grenzwerten zu automatisieren, die in „Tabelle 1“ und „Tabelle 2“
angegeben sind.
Lebensdauer
Zwischen ca. 20.000 und 180.000 Zyklen je nach den in „Tabelle 3“ angegebenen
Bedingungen
Stromversorgung Naked
230VC (+10% -15%) 50/60Hz
Max. Leistungsaufnahme beim Anlauf
330W
Schutzklasse
1 (eine Sicherheitserdung ist erforderlich)
Notstromversorgung
Mit Sonderzubehör PS124
Ausgang Blinkleuchte
Für 2 Led-Blinkleuchten ELDC oder maximal 2 Lampen 12V 21W
Ausgang OGI
Für eine Lampe 24 V max. 4 W (die Ausgangsspannung kann zwischen –30 und +50 %
variieren und auch kleine Relais steuern)
Ausgang BLUEBUS
Ein Ausgang mit einer Höchstlast von 15 BlueBus-Einheiten
Eingang STOP
Für gewöhnlich geschlossene, gewöhnlich geöffnete Kontakte oder Kontakte mit
konstantem 8,2 KΩ Widerstand; im Selbstlernmodus (eine Variation im Vergleich zum
gespeicherten Status verursacht den Steuerbefehl „STOP“)
Eingang Sbs
Für gewöhnlich geöffnete Kontakte (das Schließen des Kontaktes verursacht den
Steuerbefehl SCHRITTBETRIEB)
Eingang ÖFFNET
Für gewöhnlich geöffnete Kontakte (das Schließen des Kontaktes verursacht den
Steuerbefehl ÖFFNET)
Eingang SCHLIESST
Für gewöhnlich geöffnete Kontakte (das Schließen des Kontaktes verursacht den
Steuerbefehl SCHLIESST)
Eingang AUX_IN
Für gewöhnlich geschlossene Kontakte (das Öffnen des Kontaktes verursacht einen
Steuerbefehl HALT)
Steckverbinder für Funkempfänger
Verbinder SM für die Empfänger SMXI oder SMXIS
Eingang FUNKANTENNE
52 Ω für Kabel Typ RG58 oder ähnliche
Programmierbare Funktionen
8 ON-OFF-Funktionen und 8 einstellbare Funktionen (siehe „Tabelle 6“ und „Tabelle 7“)
Funktionen in Selbsterlernung
Selbsterlernung der am BlueBUS-Ausgang angeschlossenen Vorrichtungen
Selbsterlernung der „STOP“-Vorrichtung (NO-Kontakt, NC-Kontakt oder konstanter 8,2 kΩ
Widerstand)
Selbsterlernung der Torlänge und Berechnung der Stellen zur Verlangsamung und
Teilöffnung
Betriebstemperatur
-20°C ÷ 55°C
Benutzung in säure-/salzhaltiger oder
explosionsgefährdeter Umgebung
Nein
Schutzart
IP 44 beim Endprodukt, wenn es gemäß den richtigen Installationskriterien montiert wurde
